ロータリープレス

KR-6/KR-6A

回転数が速く、抜群の能率を発揮。シャットハイトや中心からの奥行きが大きいので使用範囲が広がります。素回りなので音が静かです。円型テーブルは5等分してあり、5種類の型(横300×縦200×高さ280)が取り付けられます。円形テーブルは簡単に軽く回転できます。
[KR-6型のテーブル回転方法]
テーブル上下用ハンドルを手前に引き上げ、テーブルを手で回し、所定の位置に決め、上下用ハンドルを下に下ろします。
[KR-6A型のテーブル回転方法]
メインスイッチを”ON”の状態でテーブル回転用押しボタンを押す(約4rpm)。

標準使用

 KR-6KR-6A
能力6ton6ton
ストローク数30(40)mm30(45)mm
シャットハイト270mm 270mm
ラム調整量40mm40mm
シャンク取付穴径φ25×40mmφ25×40mm
テーブル直径φ960mmφ1,024mm
テーブル割出し数55
テーブル中心よりの奥行130mm130mm
テーブルまでの高さ740mm740mm
クラッチ形式ローリングキー ローリングキー
主電動機0.4kw4p0.4kw4p
重量710g810g

※()は特注  ※設計上、寸法変更を伴うことが有ります。

KR-6/KR-6A

KR-10/KR-10A

5等分された丸型テーブルには、5種類の型(横350×縦250×高さ280)が取付けられ、手軽なハンドル操作によりテーブルを回転します。
精密な型打ちが連続して行なえます。
初心者でも高能率に作業が出来るよう、簡易化された構造、堅牢な機構。
テーブルの高さ、足踏みペダルスイッチなど作業がラクな設計ですので、長時間安定した作業が出来ます。

標準使用

 KR-10KR-10A
ストローク長さ40mm40mm
ストローク数155spm155spm
シャットハイト300mm300mm
ラム調整量40mm40mm
シャンク取付穴径φ25×50mmφ25×50mm
テーブル直径φ1,000mmφ1,158mm
テーブル割出し数55
テーブル中心よりの奥行140mm140mm
テーブルまでの高さ760mm780mm
クラッチ形式ローリングキー ローリングキー
主電動機0.75kw4p0.75kw4p
重量1.310kg1.810kg

※設計上、寸法変更を伴うことが有ります。

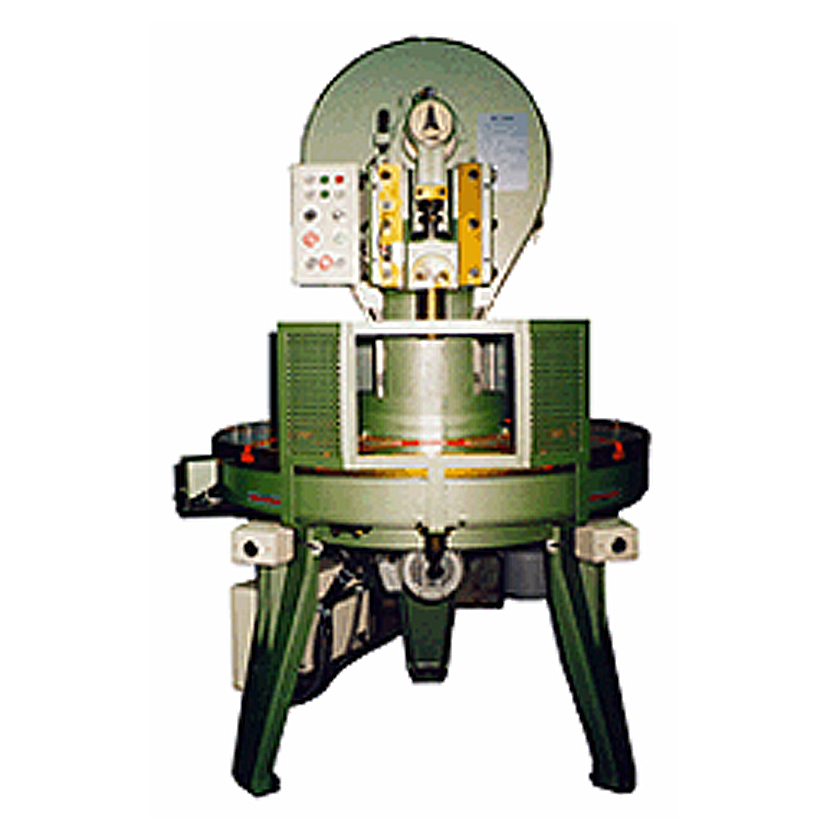

KR-10/KR-10A
