長尺プレス

KLP長尺シリーズ

15tonタイプから50tonタイプまで幅広い市場のニーズに合わせて、プレス仕様の選定が出来ます。この1台で複数の金型加工ができ、段取り時の重労働・作業時間の大幅削減ができ、長尺材の加工も容易。敏速・確実・操作性・低騒音・保守性等いろいろな面において、優れたエアークラッチブレーキを採用。
[オプション]
・ボルスター長さは、ご要望に応じて製作(最大3000mm)
・金型のワンタッチ交換が可能なマグネット式ボルスターの製作
・安全な作業を維持する安全カバー・光線式安全装置等の製作
・金型に応じた特殊ボルスター&ラム下面の製作
・長尺材の穴あけ加工用として2台のプレス機械の連結・運動
・ワイド式フットスイッチ/両手押釦スイッチ等の使用が可能
・金型等の保管スペースとして使えるワイドリヤテーブル

KLP2500-15TH

連結仕様可能。
 標準仕様オプションにて変更可能範囲
圧力能力15ton15~30ton
ストローク長さ50mm10~100mm
ストローク数(90)140spm※1
オープンハイト280mm200~300mm
シャットハイト230mm(オープンハイト)-(ストローク数)mm
ラムの調整量50mm-
スクラップの抜き幅110mm0~110mm
プッシングヘッドの外径φ98mm-
プッシングヘッドの数5set任意
プレス電動機1.5kw6p-
操作用スイッチフットスイッチワイド式フットスイッチ、両手式
プレス本体重量3000kg-
クラッチの形式エアークラッチブレーキ -

※1:ストローク長さ75mm,又は圧力能力が15tonを超える場合のストローク数は、90spmが標準となります。

注意:ストロークが75mmを超える場合は、エアバランサが必要。

※設計上、寸法変更を伴うことが有ります。

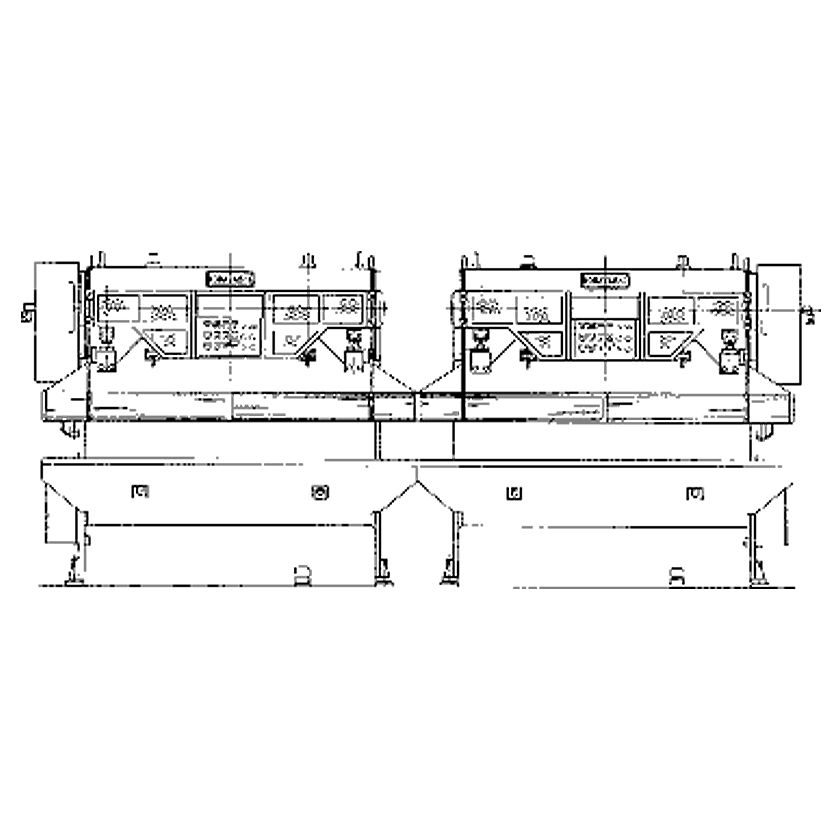

KLP2500-15TH
